ケーブル クリートが電気システムに必要な重要な防御手段である理由

ケーブルクリート これらはオプションの付属品ではありません。電気ケーブルを固定し、短絡時の致命的な損傷を防ぐために設計された重要な安全装置です。短絡障害が発生すると、ピーク電流の 2 乗に比例する電磁力が発生し、通電したケーブルが機器ラックを突き抜け、数ミリ秒以内に人員が危険にさらされる可能性があります。サーキットブレーカーには通常、次のものが必要です 0.06～0.1秒 つまずきますが、ピークの破壊力はちょうどその瞬間に発生します。 0.005秒 50Hzシステムの場合。ケーブル クリートは、保護装置が反応する前に即座に拘束機能を発揮し、電気機械的力に対する主な防御線となります。

IEC 61914 によると、ケーブル クリートは「ケーブルの長さに沿って間隔を置いて取り付けられたときにケーブルを固定するように設計されたデバイス」と定義されています。ケーブル タイや標準クランプとは異なり、クリートは、予想されるピーク短絡電流 (kA) と取り付け間隔に基づいた定格で、短絡力に耐えられるように特別に設計およびテストされています。

短絡によるケーブル システムの脅威

三相短絡中、隣接する導体は強力な電磁場を生成します。導体間の反発力はピーク短絡電流の二乗に比例し、標準的なケーブル管理製品では耐えられない瞬間的なストレスが発生します。データセンターでは、ケーブルが固定されていないと、交換に数か月かかる価値のあるサーバー ラックが破損する可能性があります。産業環境でも同じシナリオが発生すると、火災、怪我、長時間のダウンタイムが発生する危険があります。

重大なタイミングのギャップ

障害イベントのタイムラインを理解すると、受動的拘束が代替不可能である理由が明らかになります。

• 0.005秒: ピーク電磁力は 50Hz システムで発生します
• 0.06 ～ 0.1 秒: サーキットブレーカーが作動し、障害が解消されます
• 結果: ケーブル クリートがないと、障害期間中ずっとケーブルが無制限に動きます

このタイミングのギャップは、アクティブな保護装置が初期の機械的破壊を防ぐことができず、適切に指定されたケーブル クリートのみが防止できることを意味します。

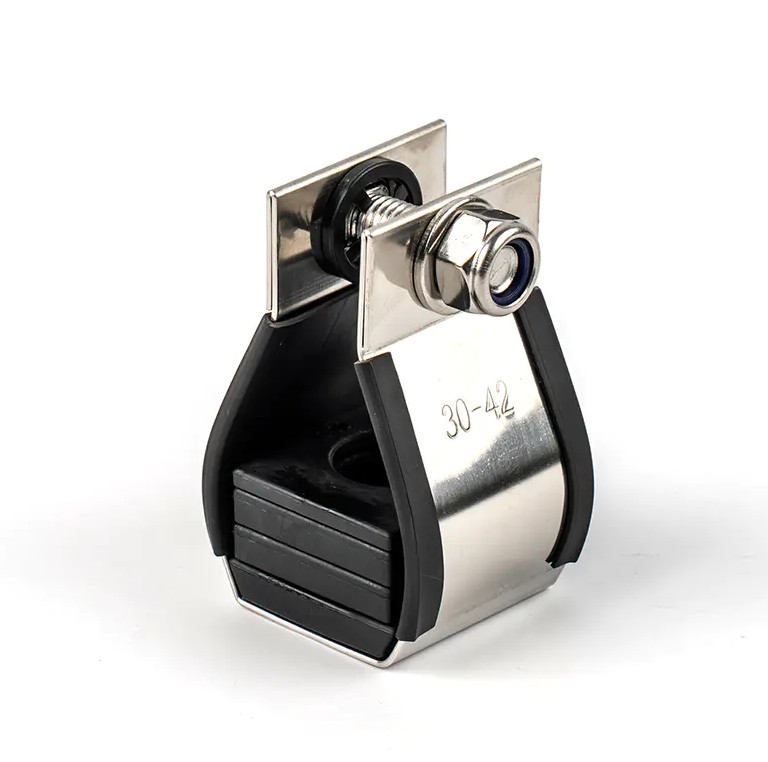

さまざまな用途に適したケーブル クリートのタイプ

正しいクリート タイプの選択は、ケーブル構成、電圧クラス、環境条件によって異なります。互換性のないタイプのクリートを使用すると、障害発生時に拘束が不十分になる可能性があります。

材料選択ガイドライン

材料の選択は、性能寿命と安全マージンに直接影響します。

• ステンレス鋼 316: 海洋、海洋、化学環境に対する優れた耐食性。極度の電気機械力に耐えます
• アルミニウム: 軽量で強力な機械的特性を備えています。屋内および屋外の LV ～ HV アプリケーションに適しています
• ポリマー/ナイロン: 低電圧の屋内使用ではコスト効率が高くなります。特定の環境向けに UV および難燃性のオプションが利用可能

IEC 61914 が信頼性の高い保護を保証する方法

IEC 61914:2021 は、世界的に受け入れられている標準です。 ケーブルクリート 設計とテストを行い、地域の電気規定に見られる曖昧さを置き換えます。 NEC 条項 392.20(C) および CSA 条項 12-2202 では、故障電流の磁力に対してケーブルを固定することが求められていますが、どちらも、拘束装置が短絡イベントに耐えられるかどうかをテストまたは検証する方法を規定していません。 IEC 61914 は、この重大なギャップを埋めます。

IEC 61914 に基づく必須の試験カテゴリ

この規格では、次のような複数のパフォーマンス側面にわたる包括的なテストが必要です。

1. 温度定格: 動作確認済み -60℃～120℃ (または宣言された範囲)
2. 横荷重試験: 宣言された最高温度で 60 分間保持された持続負荷
3. アキシアル荷重試験: ルート上でのケーブルの滑りに対する耐性
4. 耐衝撃性: 宣言された最低動作温度でテスト済み
5. 耐腐食性と耐紫外線性: 塩水噴霧と加速老化の検証
6. 電気機械力に対する耐性: 宣言された kA 定格での短絡耐性テスト
7. 火炎伝播: 故障状態での延焼に対する耐性

重要な違い: IEC 61914 では、短絡試験の所要時間はわずか 1 時間です。 0.1秒 （5 つの完全なサイクル）、ピークの破壊力は最初の数ミリ秒以内に発生するため、クリートの脆弱性を明らかにするには十分です。これは、1 秒間で 63kA または 3 秒間で 40kA を指定するケーブルの熱耐性テストとは異なります。これらの定格は、機械的拘束ではなく、導体の加熱に対処します。

正しいクリート仕様を決定する要因

適切な仕様には、クリートの宣言された性能が設置場所の実際の障害状態と一致する必要があります。過小な仕様は致命的な安全上のリスクを生み出しますが、過剰な仕様は追加の利益なしに予算を無駄にします。

主要な仕様パラメータ

エンジニアは次のことを計算して検証する必要があります。

• ケーブル外径 (OD): クリートは導体のサイズだけでなく、実際のシースの直径に適合する必要があります。適合が正しくないと、故障時の拘束効果が低下します。
• 予想されるピーク短絡電流: クリートの kA 定格は、システムで計算された障害レベルを超える必要があります。最も高い障害レベルは、高電圧システムだけでなく、低電圧設備でも発生することが多いことに注意してください。
• クリートの間隔: メーカーの評価は特定の間隔 (通常は 600mm) で公表されます。間隔が広いと、クリートあたりの力が指数関数的に増加します。導体間の力は、ピーク電流とケーブル直径を考慮した IEC 61914 の公式を使用して計算されます。
• 電圧クラスと構成: LV、MV、および HV システムは、異なる力のプロファイルを示します。シングルコア、トレフォイル、クワッドのフォーメーションには、それぞれ目的に合わせて設計されたクリートが必要です。
• 環境暴露: 化学物質の存在、極端な温度、紫外線への曝露、火災の危険性により、材料の選択と耐食性クラスが決まります。

注意すべき例

140kA のピーク耐性を主張する 2 つのメーカーを考えてみましょう。

• メーカー A では 35mm ケーブルでテスト済み 600mm間隔
• メーカー B は 45mm ケーブルを使用してテストしました。 300mm間隔

1200mm 間隔で 30mm ケーブルを使用した 60kA 障害レベルのシステムの場合、メーカー B の製品は、ヘッドライン定格が同じであっても故障します。これは、調達チームが見出しの数字だけでなく完全なテスト レポートをレビューする必要がある理由、およびエンジニアがプロジェクトのライフサイクル全体を通じて仕様を保護する必要がある理由を示しています。

適切な設置により安全マージンを最大化する方法

正しく指定されたクリートであっても、正しく取り付けられなかった場合は失敗する可能性があります。インストールの品質によって、システムがテストどおりに動作するかどうかが直接決まります。

インストールのベストプラクティス

1. メーカーの間隔に従ってください: 宣言された故障電流に対して指定された間隔で設置してください。短絡が多いシナリオでは、より狭い間隔が必要です。
2. ケーブル直径で揃える: 絶縁体やジャケットの公差を考慮して、クリートのサイズが実際のケーブルの外径と一致していることを確認してください。
3. 正しい固定具を使用してください: 封じ込めタイプ (はしご、トレイ、支柱、またはビーム) で承認されたハードウェアを使用して取り付けます。
4. 適切なトルクを適用します。 締めすぎるとケーブルジャケットが変形します。締め付けが不十分だと滑りが発生します。メーカー指定のキーパートルクを達成するにはトルクレンチを使用してください。
5. 熱膨張を考慮する: ケーブルが「蛇行」しているフレキシブル システムでは、固定点間の拡張移動が可能になります。剛性システムでは、クリートと構造が縦方向の熱機械力に耐えられるようにしてください。

システム設計の考慮事項

ケーブル システムは 2 つのカテゴリに分類され、それぞれに異なるクリート要件があります。

• 柔軟なシステム: ケーブルは垂直または水平に蛇行しており、固定点間で自由に熱膨張および収縮が可能です。クリートは、障害時の拘束を維持しながら動きに対応する必要があります。
• 剛体システム: ケーブルは長手方向に固定されるため、クリート、サポート構造、ケーブルの剛性が損傷することなく熱機械力に総合的に耐えられることが必要です。

ケーブル クリートが重要な保護を提供する場所

高出力ケーブルが人員や重要な機器の近くを通る場合は、ケーブル クリートが不可欠です。電圧レベルは無関係です。最も高い障害レベルの一部は、システム インピーダンスが低いため、低電圧設備で発生します。

NEC 392.20(C) および IEC 61914 に準拠した安全性に加えて、クリートを適切に取り付けることで、耐震要件と保険契約の条件を満たし、責任を軽減し、費用のかかるやり直しを防ぐことができます。

結論: ケーブル システムの安全性への積極的なアプローチ

ケーブルクリート プロジェクトの総コストに占める割合はわずかですが、短絡電気機械力に対するかけがえのない保護を提供します。選択プロセスでは、ケーブル直径、故障電流の計算、間隔要件、材料の適合性、および環境への曝露を一貫した仕様に統合する必要があります。調達チームは、クリートを商品ではなく、人工安全部品として扱い、製品が短絡前後の試験文書を含む IEC 61914:2021 への独立した試験レポートを提出していることを確認する必要があります。初日からケーブル クリートを正しく指定して取り付けることで、電気請負業者や施設所有者は法規制への準拠を確保し、重要なインフラを保護し、作業員にとってより安全な作業環境を作り出すことができます。
